- 干货|一种快捷的坦克装备方法
在动画制作中，坦克是经常出现的一种车辆。在对坦克的装配中，履带始终是一个难题。很多同学不知如何入手。现在我们通过结合使用AdvancedSkeleton和履带插件，学习一种快捷的坦克装配方法。
首先，打开一套坦克模型，可以看到里面有非常多的零件。
坦克模型

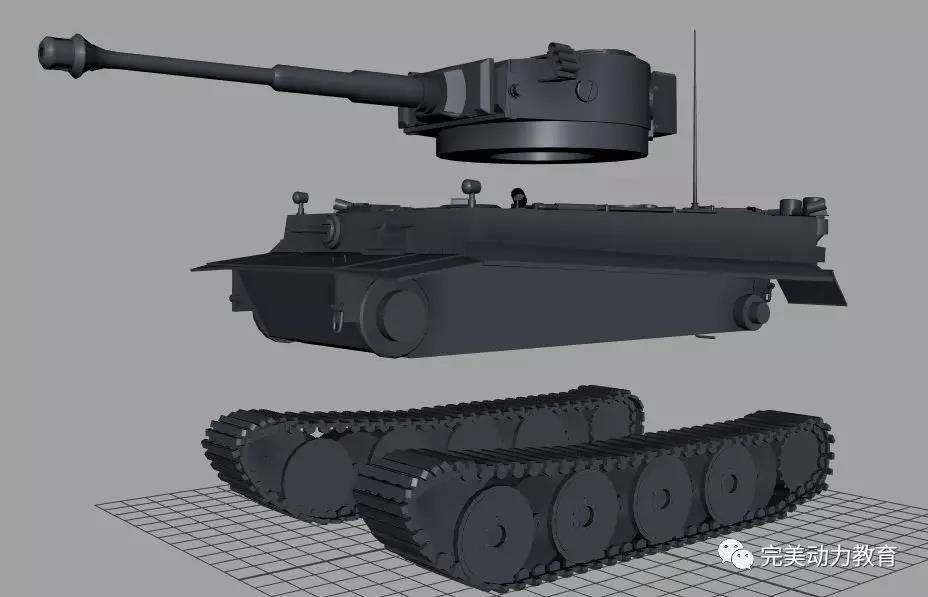

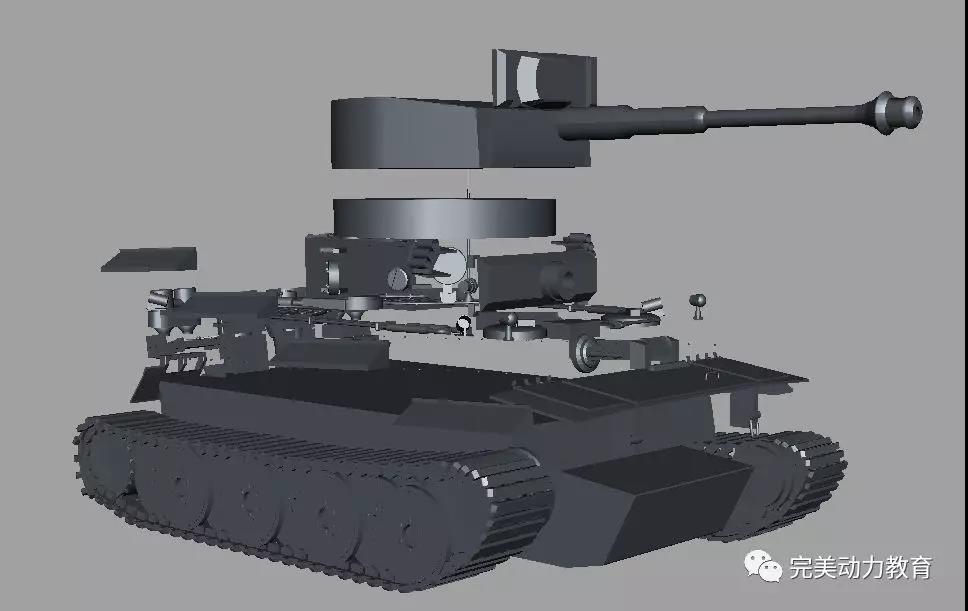

在这里，按照部位，把坦克分成“炮塔”、“车身”和“底盘”三大部分。首先整理模型，把相关的各部分零件通过“成组”命令合成一个整体。
整理好的坦克模型
整理好模型以后，我们来铺设骨骼。这里我们直接使用Advan-cedSkeleton骨骼插件进行辅助。
插件图标，这里使用的为5.17版

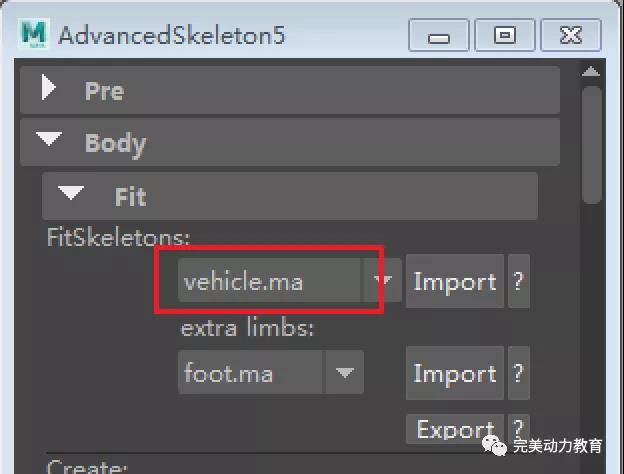

打开ADV主界面，导入vehicle骨骼模板。
导入骨架
成功后，开始进行骨骼的对位。

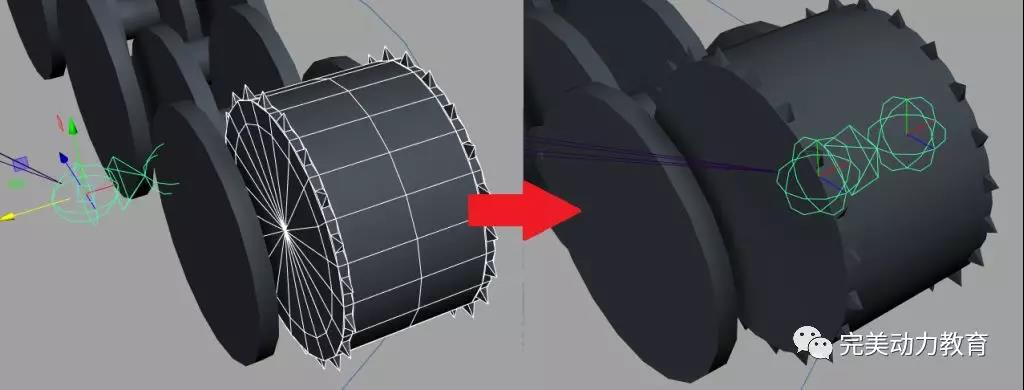

首先将前后车轮的骨骼“backWheel”、“ frontWheel”和前后驱动轮居中对齐。
对齐车轮

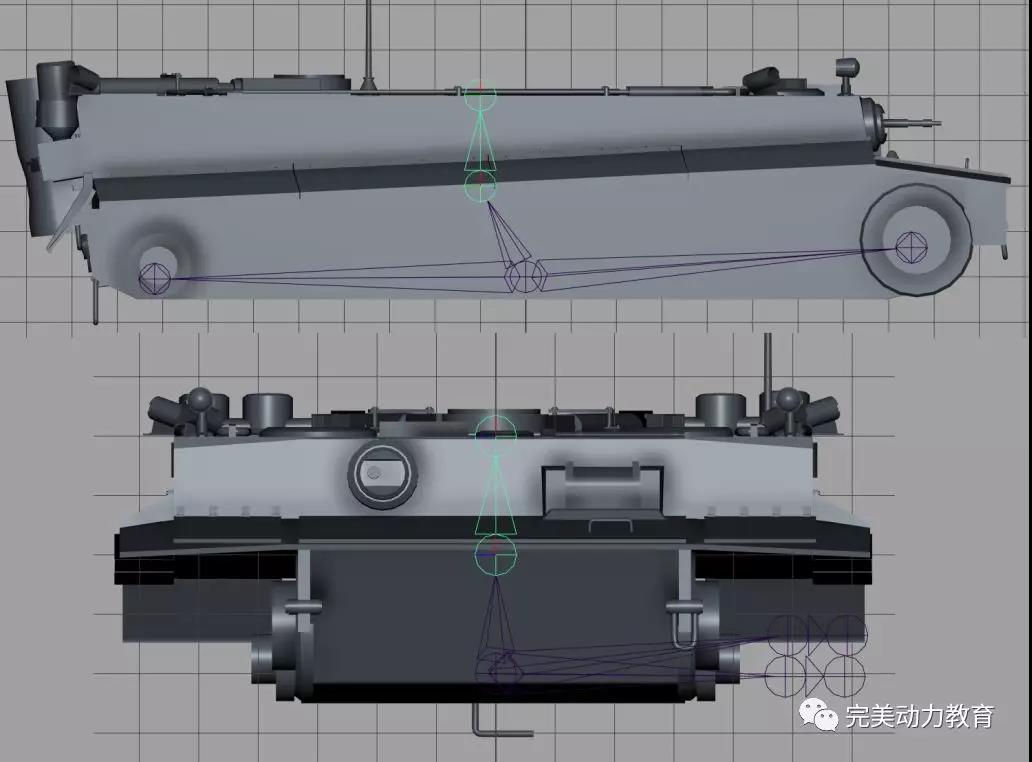

然后把车身骨骼“Body”和车体模型居中对齐。
对齐车体

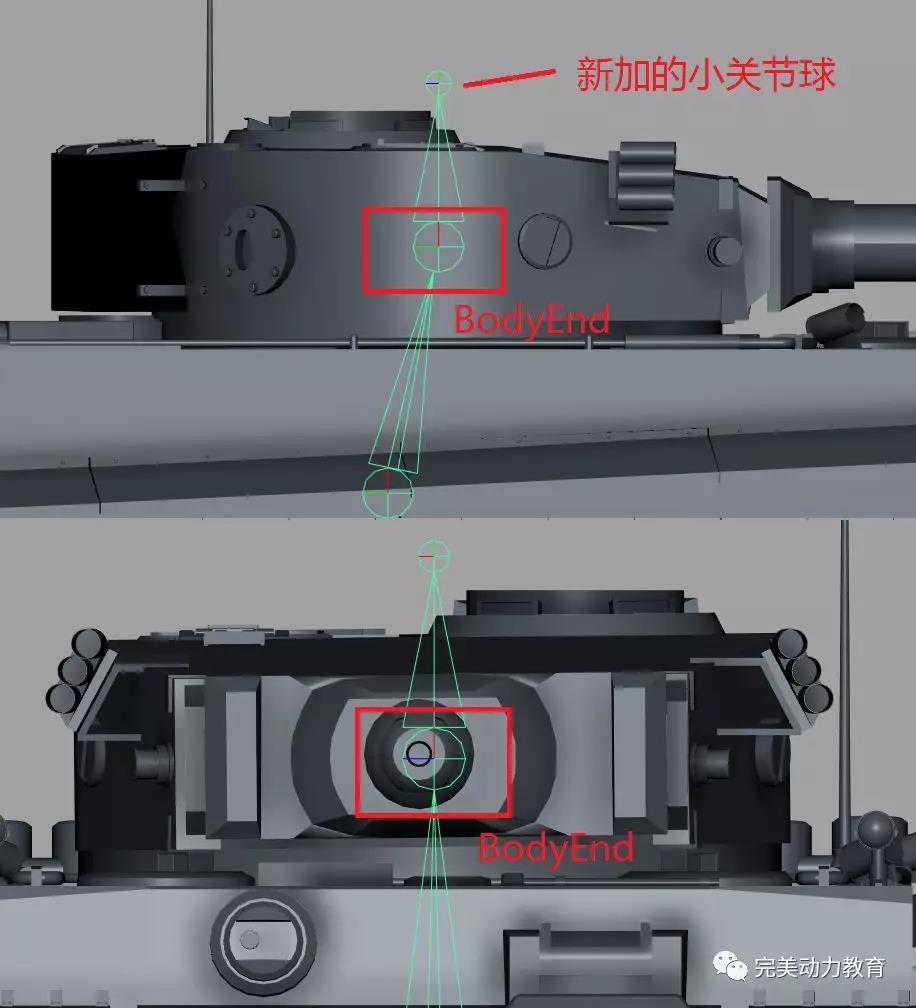

最后，把车身骨骼“BodyEnd”骨骼和炮塔的中心点居中对齐。再创建一个新的小关节球放在BodyEnd上方，做成它的子物体（即连接成一段新骨骼）
骨骼对位

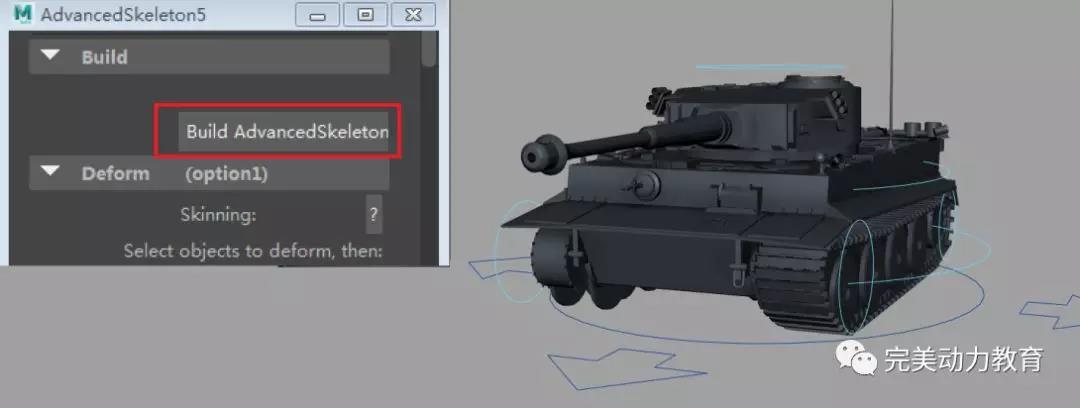

完成对位以后，整套骨骼的铺设就完成了，我们点击ADV插件主面板的“Build AdvancedSkeleton”按钮，进行解算；同时调整控制线圈的大小和方向（直接调整控制线圈的“点”），保证方便接下来的操作。
解算骨骼，调整控制线圈。
完成解算之后，就可以把各部分模型按位置装配到骨骼上了。为了便于以后的操作，我们直接使用“父子关系”进行装配。（建议直接在大纲中选择对象，完成效果请参考Tank_Rig_Step03）
首先选择炮塔的模型组“Paota”，加选ADV组里的BodyEnd_M，按p键，创建父子关系。
炮塔装配。

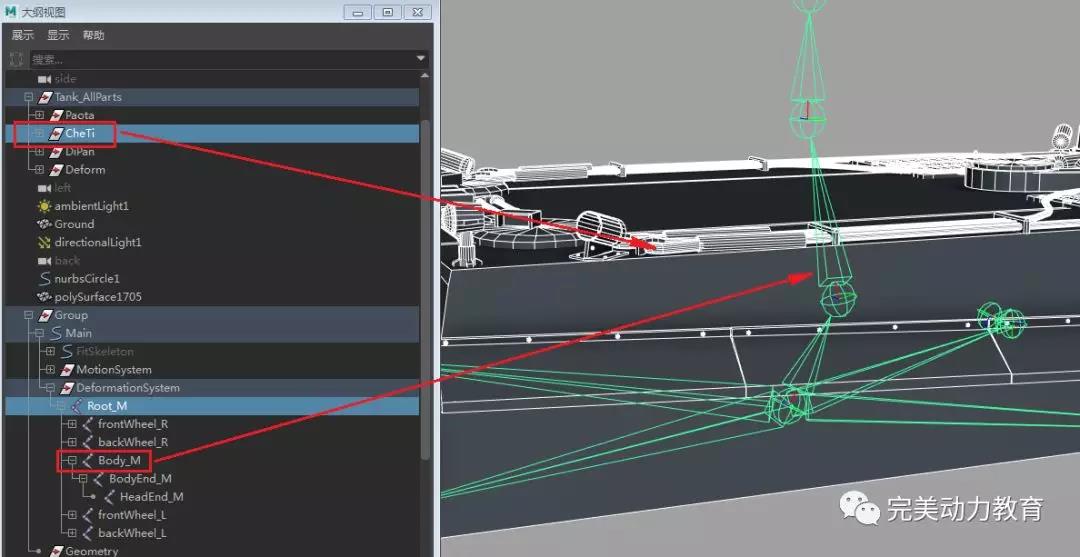

再选择“CheTi”组，做成骨骼“Body_M”的子物体。
车身装配。

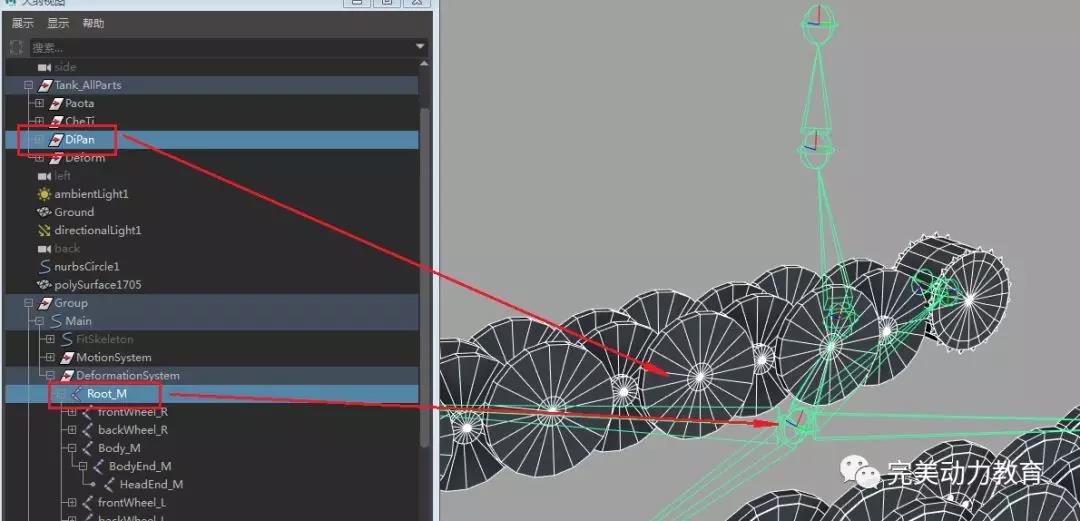

最后选择“DiPan”组，做成骨骼“Root_M”的子物体。
底盘装配。

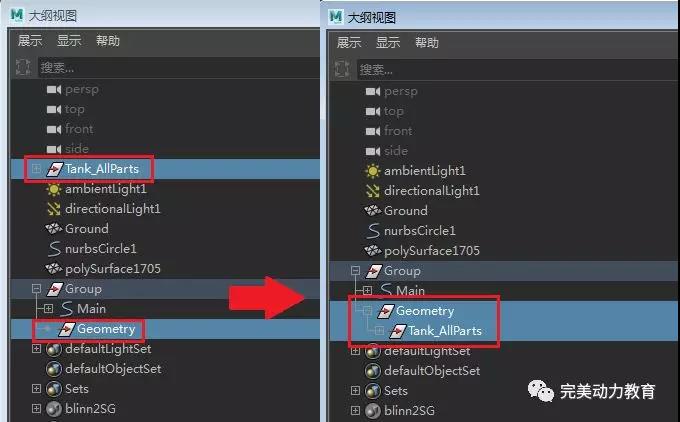

完成了这三部工作以后，原来的“Tank_AllParts”组基本就空了。为了层级清晰，把它做成ADV组里的“Geometry”组的子物体。
整理层级。
底盘最难的部分是履带的装配，为了简化操作，我们使用履带插件，同时底盘的其他部分也要能运动。
（完成效果请参考Tank_-Rig_Step05）
配套的履带插件
A.创建履带

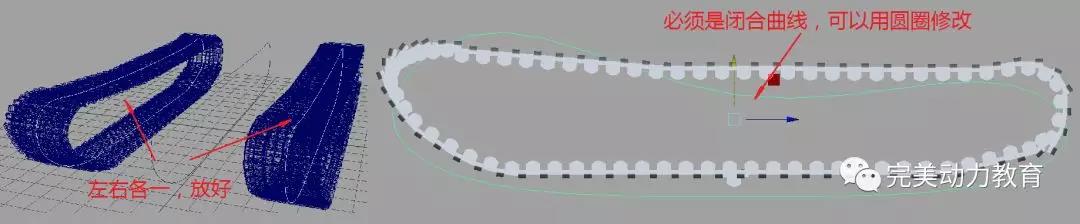

首先沿着履带的形状，画一条“闭合曲线”。完成后，执行“居中枢轴”命令，让曲线中心点居中。再复制出一条曲线，把这两条曲线分别放在履带的中心。
画履带的控制曲线

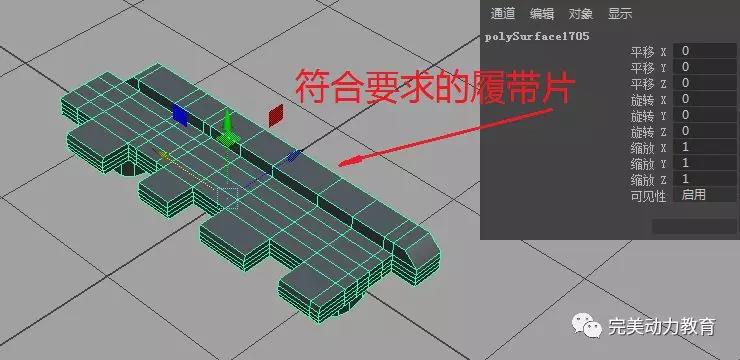

复制一个履带片，按“shift+p”，把复制的履带片从原来的组里单独提取出来；接着把履带片放在地面网格中心处，保证履带片方向“横平竖直”（各个方向上不能有明显倾斜），最后执行“冻结变换”并清除历史。
准备履带板

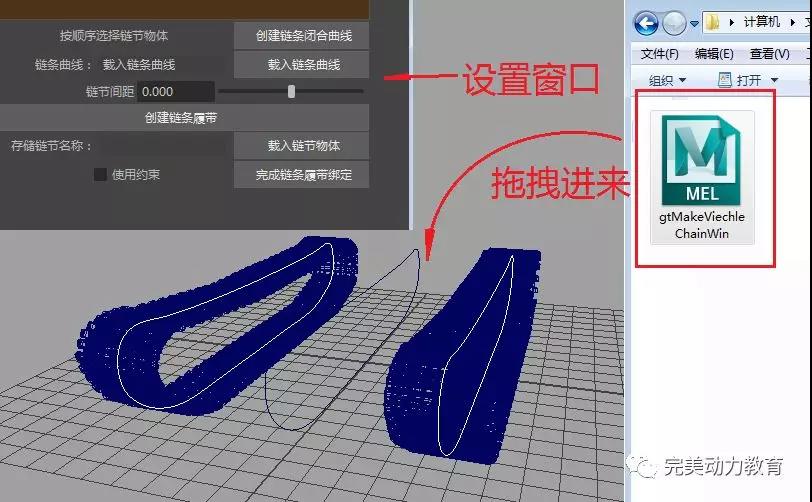

接着把履带插件“gtMakeViechleChainWin”拖拽到视口里，这时会弹出设置窗口。
执行插件文件

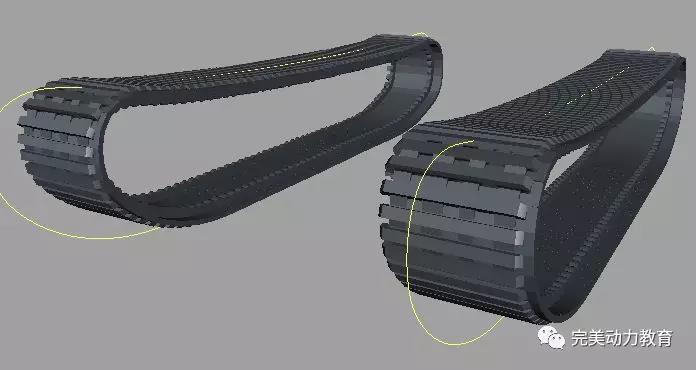

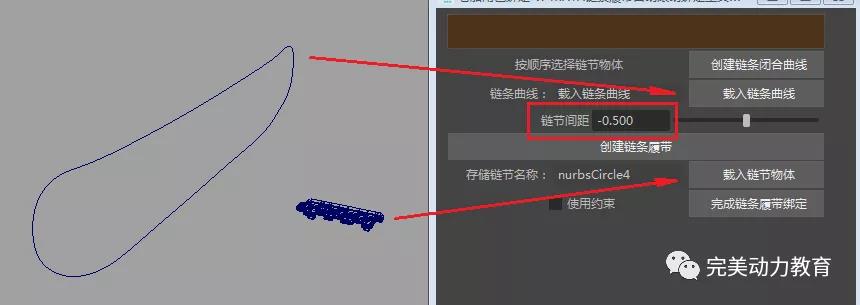

选中一条履带的曲线，按“载入链条曲线”按钮；在选中刚复制的履带片，按“载入链节物体”按钮；由于履带片是彼此交错的，“链节间距”输入“-0.5”，最后按“创建链条履带”按钮，就可以看到一条完整的履带被创建出来了。生成的履带可以用对应的控制线进行移动旋转，如果履带的滚动方向和曲线前进方向不同，选择曲线，执行“反转方向” 即可。（参考图44）
用同样的方法，把另一侧的履带也创建出来。（参考图45）
载入对象
完成履带的创建
B.车轮装配
底盘部分除了履带以外，还有驱动轮和承重轮等轮子。这里我们使用约束来装配。

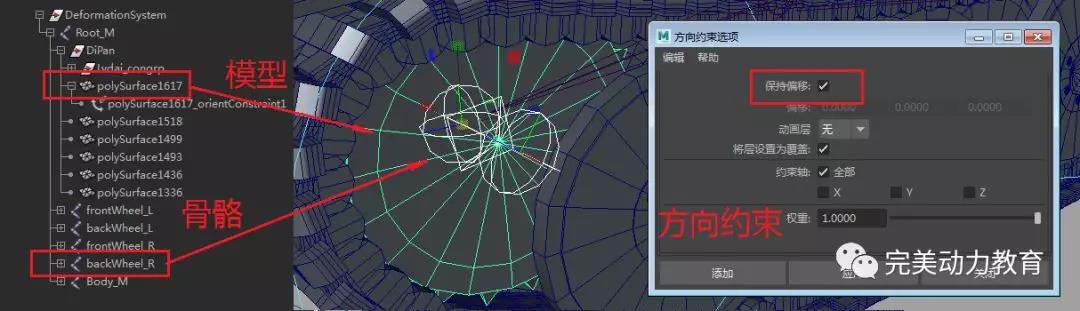

在大纲里选择一根车轮骨骼（这里用的是“backwheel_R”），加选对应的驱动轮的模型，执行方向约束（勾选“保持偏移”）。
对车轮的约束
用同样的方法，把四个驱动轮都加上约束。

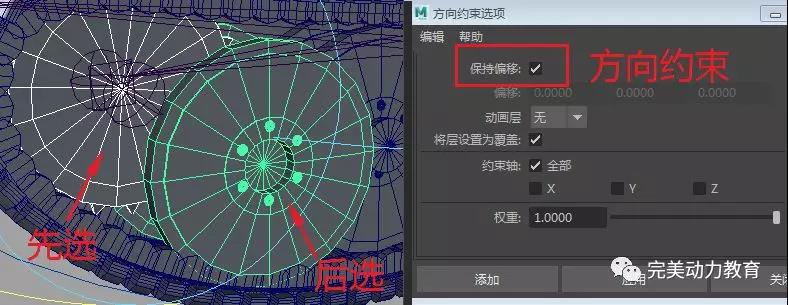

除了四角的驱动轮以外，还有很多的负重轮也要加约束。这里直接用同侧做好约束的驱动轮带动即可。先选一个驱动轮，再加选一个负重轮，做“方向约束”（勾选“保持偏移”）。
对剩余车轮的约束

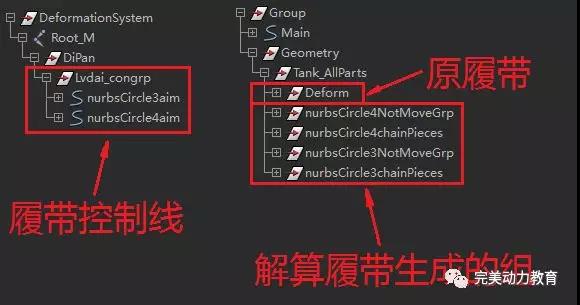

由于已经有了新的履带，所以旧履带可以直接删除（或者隐藏）。选择履带的两条控制曲线，打组，改名为“Lvdai_congrp”，放到“DiPan”组里。解算履带时会生成四个节点，这个不能删除，把它们放到“Tank_AllParts”组里。
对剩余车轮的约束
至此，我们就完成了一辆坦克的装配。同样的方法可以运用在任何轮式或履带式车辆上。在学习的过程中还应当集思广益，多多实践，这样才能融会贯通，取得更长足的进步。
